合金鋼チェーンスリング: 80 および 100 グレード ガイド

合金鋼チェーンスリングとは何ですか?

合金鋼 チェーンスリング は、過酷な条件下での強度、耐久性、信頼性を必要とする産業用途向けに設計された頑丈なリフティング アセンブリです。各スリングは、相互接続された高強度合金鋼チェーン リンクから構成されており、上部にはマスター リンクがあり、作業端にはフック、リング、フックなどのエンド フィッティングが付いています。合成代替品とは異なり、合金鋼チェーンスリングは、鋭利なエッジ、摩耗面、または高温にさらされても伸びたり、ほつれたり、劣化したりすることがないため、鋳造工場、製鉄所、建設現場、および重工業環境での標準的な選択肢となっています。

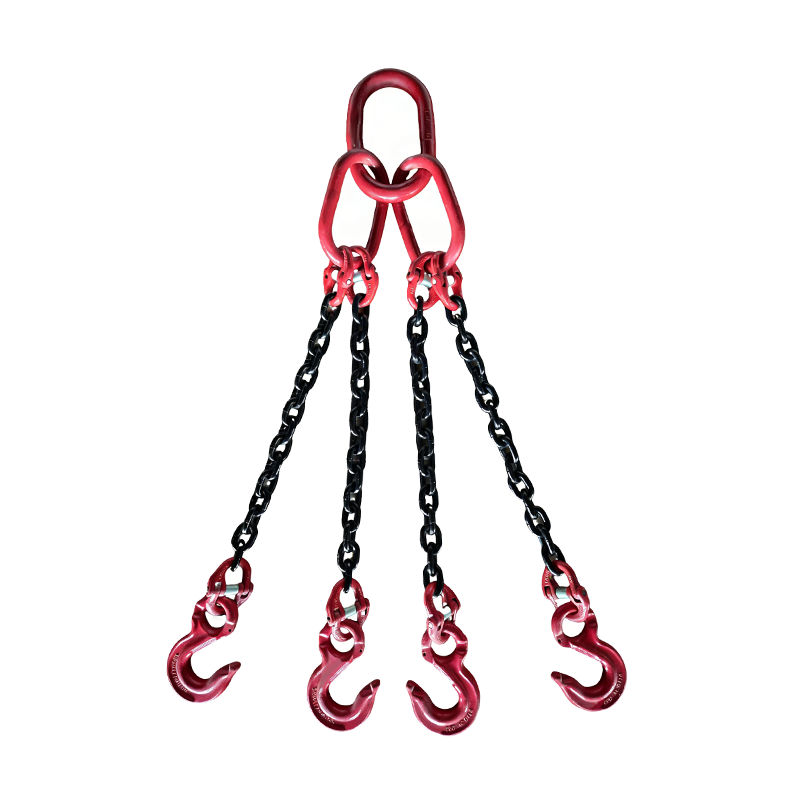

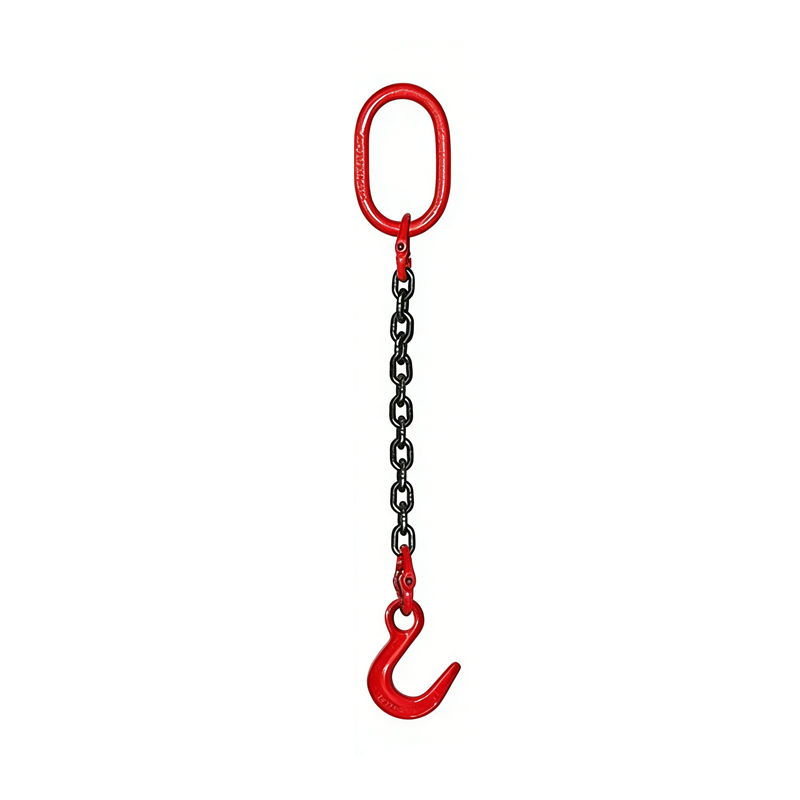

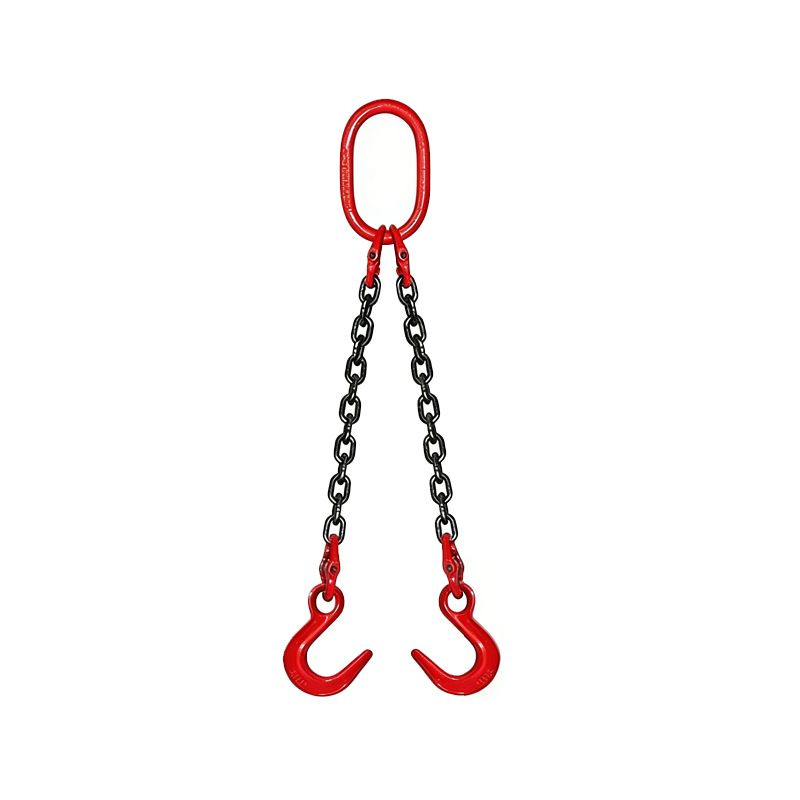

チェーンスリングは、シングルレッグ、ダブルレッグ、トリプルレッグ、および 4本の足 。各構成は荷重を異なる方法で分散し、持ち上げる物体の形状、重量、バランス要件に基づいて選択されます。 1 つ 片足スリング は単純な垂直リフトに最適ですが、マルチレッグ スリングは非対称または特大の荷物に対して優れた荷重制御を提供します。

80 年生と 100 年生: 根本的な違いを理解する

チェーンスリングのグレードは、チェーンの断面積に対する最小破断強度を指します。グレードが高いほど、同じ直径での強度が高くなります。合金鋼チェーンスリングを選択する場合、グレード 80 とグレード 100 のどちらを選択するかは最も重要な決定の 1 つであり、使用荷重制限、スリング重量、コスト効率に直接影響します。

グレード 80 チェーンスリングは長い間業界標準であり、一般目的の重量物持ち上げに広く使用され続けています。優れた強度、実証済みの実績、およびほとんどのリギング ハードウェアとの幅広い互換性を提供します。ただし、グレード 100 のチェーン スリングは、同じチェーン直径で約 25% 高い使用荷重制限を提供します。つまり、より軽量で扱いやすいスリング アセンブリでより重い荷物を持ち上げることができます。これは、エレクターの疲労、セットアップ速度、クレーンの能力が重要な要素となる作業において特に有益です。どちらのクラスも EN 818-4、ASME B30.9、GB/T 10051 規格を満たしており、完全なトレーサビリティと貨物認証を保証します。

高温吊り上げ: チェーンスリングが優れている理由

合成ロープやスチールロープの代替品と比較した合金鋼チェーンスリングの最も際立った利点の 1 つは、高温吊り上げスリングとしての卓越した性能です。ナイロンおよびポリエステルのスリングは 80°C の低温でも構造的完全性を失い始める可能性がありますが、ワイヤー ロープ スリングは熱による疲労や芯の劣化を受けやすいです。一方、合金鋼のチェーンスリングは、使用荷重制限を適切に軽減することで、最大 400°C の温度での連続使用に耐えられると評価されています。

ASME B30.9 ガイドラインによれば、高温環境で使用する場合、チェーンスリングの使用荷重制限を下げる必要があります。業界の一般的なガイダンスとして、次の減額が適用されます。

• 200℃まで：WLLの低下は不要
• 200°C ～ 300°C: WLL を 10% 削減
• 300°C ～ 400°C: WLL を 25% 削減
• 400°C を超える場合: スリングは使用を中止し、再度使用する前に再認定を受ける必要があります。

このため、合金鋼チェーンスリングは、製鉄所での熱ビレットの取り扱い、鋳造工場での溶融鋳型の搬送、セラミックやガラス製造における炉関連の吊り上げに実用的な唯一の選択肢となります。熱への曝露は累積的であるため、使用後の検査前にスリングを冷却することが重要です。各高温サイクルは長期的な作業負荷容量に徐々に影響します。

最終的なアクセサリと構成オプション

合金鋼チェーンスリングの汎用性は、利用可能なさまざまなアクセサリによってさらに拡張されます。適切なアタッチメントを選択することは、適切なグレードと脚の数を選択するのと同じくらい重要です。不適切なアタッチメントは安全性と荷重の制御を損なう可能性があります。

一般的なタイプのエンドフィッティング

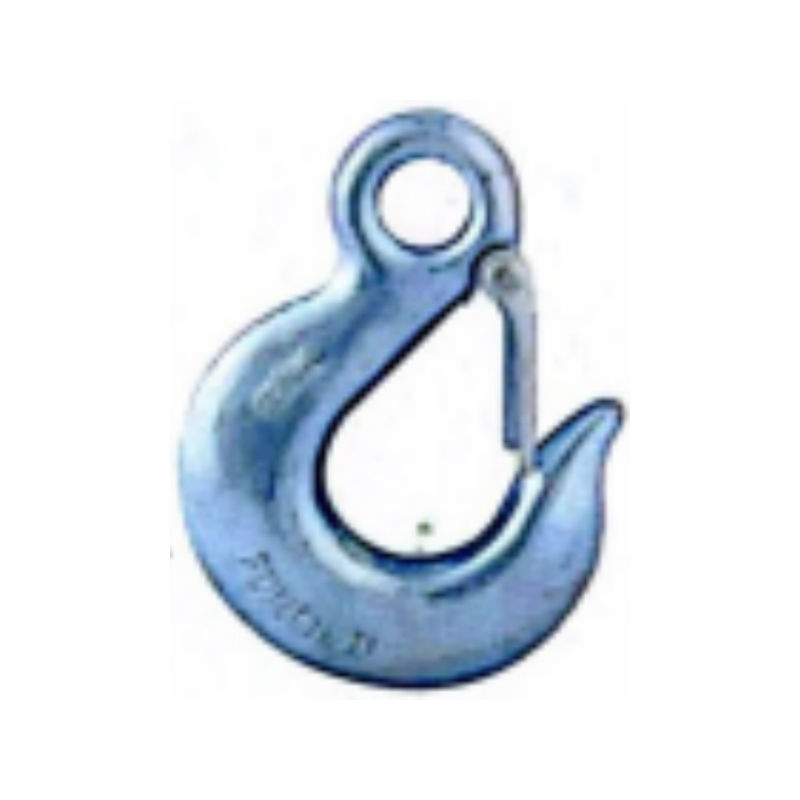

• スリングフック（スライディングフック）： 一般的なオーバーヘッドリフティングに使用される、通常はセルフロック式の大型スロートフック。ほとんどの標準的なアプリケーションに適しています。
• セルフロックフック: 中央で回転し、負荷圧力がかかると自動的にロックされ、吊り上げ中の偶発的なリリースを防ぎます。動的または高振動環境には不可欠です。
• キャスティングフック: 鋳物工場や溶融金属の取り扱いで一般的に使用されるかさばる荷物の取り付けポイントに対応するように設計された、特大のスロート開口部が特徴です。
• グラブフック: チェーンリンク間に直接クランプする細いスロートを備えているため、定格容量を減らすことなくスリングの作業長さを短縮できます。
• 長方形のマスターリンク: すべての脚をクレーンのフックまたはホイストに接続する上部のリング。アセンブリ全体の正しい定格荷重と一致する必要があります。

多脚スリングの場合、脚の角度は有効使用荷重制限に大きく影響します。脚間の角度が 60° を超えると、各脚の張力が著しく増加します。グレード 80 またはグレード 100 認定チェーンスリングに付属の荷重角度係数表を必ず参照して、吊り上げ形状に適した WLL を確認してください。

認証規格: EN 818-4、ASME B30.9、および GB/T 10051

認定合金鋼チェーンスリングは、材料特性、耐荷重試験、マーキング、トレーサビリティを管理する国際的に認められた規格に従って製造およびテストされています。地域または輸出市場にどの規格が適用されるかを理解することは、コンプライアンスと保険の目的で不可欠です。

• EN 818-4: 一般吊り上げ用途のショートリンクチェーンスリングの欧州規格。現在のクラス、アセンブリテスト、マーキング要件、安全係数をカバーします。 EU 市場で販売される CE マーク付きスリングには必須です。
• ASME B30.9: 合金鋼チェーンスリングを含むスリングの構造、取り付け、使用、検査、メンテナンスを管理する米国の規格。北米の産業運営で広く参照されています。
• GB/T 10051: チェーンスリングをつり上げるための中国の国家規格で、ラウンドリンクチェーンとショートリンクチェーンをカバーします。中国の規制枠組みに基づいて認定された吊り上げ作業に使用されるスリングには必須です。

互換性のある各スリングには、スリングのスタイル、シリアル番号、チェーン サイズ、クラス、使用荷重制限、メーカーの詳細を記載した耐久性のあるネームプレートまたはラベルが貼られています。この完全なトレーサビリティにより、オペレータと安全管理者は、在庫内の個々のスリングの正確な検査記録と引っ張り記録を維持できます。これは、OSHA 規制および同等の国際的な職場安全規定の要件です。

点検、保守および廃棄の基準

吊り上げ作業には定期検査が必要です。合金鋼チェーンスリングは使用前に毎回検査し、使用頻度、適用の厳しさ、および適用される規制によって決定される間隔で徹底的な定期検査を受ける必要があります。スリングを使用から外す必要があることを示す主な指標は次のとおりです。

• メーカーが指定した最小許容厚さを超えるチェーンリンクの摩耗
• リンク、マスターリンク、またはエンドフィッティングの亀裂、溝、または変形
• 個々のリンクを元の長さの 3% を超えて伸ばす
• 識別ラベルが破損している、判読できない、または紛失している
• 熱変色は 400°C を超える温度にさらされたことを示しており、その後の再認証は必要ありません
• リンクの完全性を損なう化学的腐食、腐食、または表面の損傷

適切に保管するとスリングの寿命も延びます。合金鋼チェーンスリングは、指定されたフックまたはラックに保管してください。湿気、化学物質、または車両の通行にさらされる床には決して置かないでください。高温環境で使用した後は、スリングが完全に冷めるまで待ってから、巻いて保管してください。特に屋外または高湿度の用途では、表面腐食を防ぐために、チェーンリンクに軽油を定期的に塗布してください。

用途に適したチェーンスリングの選択

正しい合金鋼チェーンスリングを選択するには、相互に依存するいくつかの要素を評価する必要があります。注文または引き出しを開始する前に、実際的な開始点として次のチェックリストを使用してください。

• 積載重量と重心: 最大荷重を決定し、脚の角度を考慮してスリングの WLL が適切な安全マージンを持ってそれを超えていることを確認します。
• 動作温度: 用途に 200°C を超える高温の材料や環境が含まれる場合は、グレード 80 またはグレード 100 の合金チェーンを備えた高温リフティング スリング構成が必要になります。正しい WLL リダクションを適用します。
• 脚の構成: シングルレッグでバランスの取れた垂直リフトを実現。幅広で不規則な荷物、または複数の付属品を備えた荷物用の 2 脚、3 脚、または 4 脚のスリング。
• エンドフィッティングのタイプ: フックまたはリングのタイプを、荷物固定ポイントの形状および偶発的に外れる危険性のレベルに合わせてください。
• コンプライアンス基準: 市場または規制環境に必要な規格 (EN 818-4、ASME B30.9、または GB/T 10051) を確認します。
• チェーンの直径と長さ: スリングの寸法が、脚に過剰な遊びや過剰な張力が生じずに、リギングの形状に適合していることを確認してください。

疑問がある場合は、認定リギングエンジニアまたはスリングメーカーの技術チームに相談してください。チェーンスリングのサイズが小さかったり、指定が間違っていたりすると、重大な結果が生じます。適切な選択は、適切な使用と同じくらい重要です。グレード 80 およびグレード 100 の合金鋼チェーン スリングは、要求の厳しいリフトに対応する業界で最も信頼性の高いツールであり、正しい仕様、検査規律、運用慣行により、数千回の吊り上げサイクルにわたって安全で再現性のあるパフォーマンスを提供します。
